关于模拟电源、开关电源、数字电源的区别分析

2020年01月15日 15:00 次阅读

(文章来源:电源网)

在电源设计中我们如何选择电源模块,那么选择的前提是,我们得了解各种电源,了解各种电源的区别,那样我们才可以正确的选择电源模块。

模拟电源:即变压器电源,通过铁芯、线圈来实现,线圈的匝数决定了两端 的电压比,铁芯的作用是传递变化磁场,(我国)主线圈在 50HZ 频率下产生了变 化的磁场,这个变化的磁场通过铁芯传递到副线圈,在副线圈里就产生了感应电 压,于是变压器就实现了电压的转变。

模拟电源的缺点:线圈、铁芯本身是导体,那么它们在转化电压的过程中会 由于自感电流而发热(损耗),所以变压器的效率很低,一般不会超过 35%。音响器材功放中变压器的应用:大功率功放需要变压器提供更多的功率输出, 那么,只有通过线圈匝数的增加、铁芯体积的增大来实现,匝数和铁芯体积的增加就会加重其损耗,所以,大功率功放的变压器必须做的非常大,这样就会导致: 笨重,发热量大。

开关电源:在电流进入变压器之前,通过晶体管开关功能,将我们通常 50HZ 的电流频率提升到数万 HZ,在这么高的频率下,磁场变化频率也达到几万 HZ,那么,就可以减少线圈匝数、铁芯体积获得同样的电压转化比,由于线圈匝 数、铁芯体积的减少,损耗大大降低,一般开关电源效率达到 90%,而体积可以 做的非常小,并且输出稳定,所以开关电源具有模拟电源难以达到的优点。

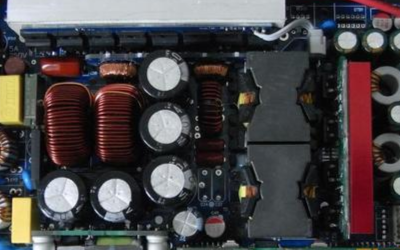

关于模拟电源、开关电源、数字电源的区别分析

音响器材-功放中开关电源的应用:开关电源的描述过程中已经表明开关电 源的优势,所以即使是大功率功放,开关电源一样可以做的很精细、小巧,目前 国内的数字功放以深圳崔帕斯数字音响设备公司的数字功放最为领先,他们目前 已经发展到 T 类纯数字功放,并且下一代 S 类功放也在研发中了,具体请参看如下资料:

在简单易用、参数变更要求不多的应用场合,模拟电源产品更具优势,因为其应用的针对性可以通过硬件固化来实现,而在可控因素较多、实时反应速度更快、 需要多个模拟系统电源管理的、复杂的高性能系统应用中,数字电源则具 有优势。此外,在复杂的多系统业务中,相对模拟电源,数字电源是通过软件编程来实现多方面的应用,其具备的可扩展性与重复使用性使用户可以方便更改工作参数,优化电源系统。通过实时过电流保护与管理,它还可以减少外围器件的数量。

在复杂的多系统业务中,相对模拟电源,数字电源是通过软件编程来实现多 方面的应用,其具备的可扩展性与重复使用性使用户可以方便更改工作参数,优 化电源系统。通过实时过电流保护与管理,它还可以减少外围器件的数量。

数字电源有用 DSP 控制的,还有用 MCU 控制的。相对来讲,DSP 控制的电源 采用数字滤波方式,较 MCU 控制的电源更能满足复杂的电源需求、实时反应速度 更快、电源稳压性能更好。数字电源有什麽好处它首先是可编程的,比如通讯、检测、遥测等所有功能都可用软件编程实现。另外,数字电源具有高性能和高可靠性,非常灵活。

干扰:单片机中数字和模拟之间,因为数字信号是频谱很宽的脉冲信号,因 此主要是数字部分对模拟部分的干扰很强;不仅一般都采用数字电源和模拟电源 分开、二者之间用滤波器连接,在一些要求较高的场合,例如某些单片机内部的 AD 转换器进行 AD 转换时,常常要让数字部分进入休眠状态,绝大部分数字逻辑 停止工作,以防止它们对模拟部分形成干扰。如果干扰严重,甚至可以分别用两个电源,一般用电感电容隔离就行了. 也可以将整个板子上数字和模拟部分的 电源分别联在一起,用分别的通路直接接到电源滤波电容的焊点上. 如果对抗干 扰要求不高,也可以随便接在一起.

如果不使用芯片的 A/D 或者 D/A 功能,可以不区分数字电源和模拟电源。 如果使用了 A/D 或者 D/A,还需考虑参考电源设计。
(责任编辑:fqj)

下载发烧友APP

打造属于您的人脉操你啦操bxx圈

关注操你啦操bxx发烧友微信

有趣有料的资讯及操你啦日日操干货

关注发烧友课堂

锁定最新课程活动及操你啦日日操直播

操你啦操bxx发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

Intersil推出业内首款42V单通道DC/D...

全球领先的半导体解决方案供应商瑞萨操你啦操bxx株式会社子公司Intersil今天宣布,推出业内首款42V单通....
发表于 2020-01-15 15:00 0次阅读
Intersil推出业内首款42V单通道DC/D...

具有可编程环路补偿功能的Module系列高密度...

采用耐热性能增强型内置组件级 (CoP) BGA 封装,以 16 mm x 16 mm 的小尺寸 P....
发表于 2020-01-09 12:32 191次阅读
具有可编程环路补偿功能的Module系列高密度...

可向后兼容模拟控制的数字电源管理操你啦影院

最近超大规模集成操你啦日日操的发展扩宽了数字控制应用范围,尤其是在电源操你啦操bxx元件方面的应用。
发表于 2019-12-25 17:24 114次阅读
可向后兼容模拟控制的数字电源管理操你啦影院

MiniWare推出微型多模块线性的可编程数字电...

在以往的印象里,能达到30V/5A的可编程数字电源通常是体积较大的台式机,简陋的数显屏幕加上铁皮机壳....
发表于 2019-12-23 15:12 151次阅读
MiniWare推出微型多模块线性的可编程数字电...

模拟电源与数字电源操你啦日日操谁的发展前景会更好

模拟电源与数字电源的关系,一直是业界讨论的热点话题。两种操你啦日日操哪个更有前景?未来会不会呈现“一边倒”的....
发表于 2019-12-13 15:04 147次阅读
模拟电源与数字电源操你啦日日操谁的发展前景会更好

Intersil推出业内首款15A、42V模拟电...

全球领先的半导体解决方案供应商瑞萨操你啦操bxx株式会社子公司Intersil今天宣布,推出业内首款42V单通....
发表于 2019-12-13 14:57 127次阅读
Intersil推出业内首款15A、42V模拟电...

数字电源取代模拟电源的决定因素是什么

数字控制能解决问题,是因为它具有比模拟控制更好的性能、更灵活且在复杂的设计中更易用。然而下面总结的六....
发表于 2019-12-11 11:03 147次阅读
数字电源取代模拟电源的决定因素是什么

开关电源、模拟电源、数字电源三者的区别

模拟电源:即变压器电源,通过铁芯、线圈来实现,线圈的匝数决定了两端的电压比,铁芯的作用是传递变化磁场....
发表于 2019-12-09 15:12 325次阅读
开关电源、模拟电源、数字电源三者的区别

基于数字电源控制操你啦日日操的LED照明设计

高效率无光耦转换 LED的驱动操你啦影院把能量从交流电网转换为本身发光所需的直流形式。能量在转换的过程中会....
发表于 2019-11-19 15:57 260次阅读
基于数字电源控制操你啦日日操的LED照明设计

简单操你啦影院让数字电源控制器与模拟控制兼容

最近,超大规模集成(VLSI)操你啦日日操的发展扩宽了数字控制应用范围,尤其是在电源操你啦操bxx元件方面的应用。 数字控制IC具有...
发表于 2019-10-26 08:00 302次阅读
简单操你啦影院让数字电源控制器与模拟控制兼容

【MDP-XP数字电源试用】+稳定测试

电源到手后一直很忙没有时间写报告,这个电源确实在工作中帮了我不少忙,我最近做ad采样的板子,调试的时候正好用这个...
发表于 2019-10-19 17:22 621次阅读
【MDP-XP数字电源试用】+稳定测试

PCB板设计中的模拟地数字地以及模拟电源与数字电...

地线从整流滤波后就分为2根,其中一根作为模拟地,所有模拟部分的操你啦影院地全部接到这个模拟地上面;另一根为....
发表于 2019-10-12 14:43 580次阅读
PCB板设计中的模拟地数字地以及模拟电源与数字电...

如何用FPGA和完整的IP解决方案优化汽车电气架构?

过去十年来,车载网络架构变得越来越复杂。虽然车载网络协议的数量有所减少,但实际部署的网络数量却有显着增加。这就...
发表于 2019-09-25 07:38 112次阅读
如何用FPGA和完整的IP解决方案优化汽车电气架构?

【MDP-XP数字电源试用】小试牛刀之iPhone5S机身发热解析

    iPhone5S已是过时的产品,但是苹果的主板却没有革命性的改变,5S的通病就是机身发热,在前几年如通暖...
发表于 2019-09-21 23:38 674次阅读
【MDP-XP数字电源试用】小试牛刀之iPhone5S机身发热解析

数字电源是正确选择

数字电源是正确选择吗?
发表于 2019-09-20 08:03 119次阅读
数字电源是正确选择

【MDP-XP数字电源试用】输出响应与电压/电流精度等测试

    好的数字电源可以应用于多种场合,对于一个电源我们首先关注的通常是输出电压精准度与输出电压纹波和...
发表于 2019-09-17 13:48 725次阅读
【MDP-XP数字电源试用】输出响应与电压/电流精度等测试

AD采样模拟电源和地怎么处理?

使用SMT32芯片的AD采样,发现误差很大(>50mV),查了资料说要独立电源和地,Vref+和Vref-一定要与Vdd和Vss...
发表于 2019-09-17 09:12 208次阅读
AD采样模拟电源和地怎么处理?

意法半导体加大对STM32G4微控制器的开发力度...

中国,2019年9月12日——意法半导体加大对STM32G4微控制器的开发支持力度,推出数字电源和电....
发表于 2019-09-12 16:10 3341次阅读
意法半导体加大对STM32G4微控制器的开发力度...

【MDP-XP数字电源试用】+3.MDP-P905数字电源精度测试

    大家好,本次我测试就以MDP-P905数字电源模块作为主要测试目标,进行一个功能上的操你啦日日操摸底。对于...
发表于 2019-09-10 15:15 867次阅读
【MDP-XP数字电源试用】+3.MDP-P905数字电源精度测试

【MDP-XP数字电源试用】1、开箱篇(精美绝伦的外在、匠心独运的内涵)

一、今天上午打开的快递,同事们拿着把玩,各个惊奇万分。在此感谢操你啦操bxx发烧友论坛给我的这次测评的机会,感谢小编的辛...
发表于 2019-09-06 20:42 731次阅读
【MDP-XP数字电源试用】1、开箱篇(精美绝伦的外在、匠心独运的内涵)

数字电源有什么优点

数字电源系统管理降低了数据中心的功耗
发表于 2019-09-06 17:15 199次阅读
数字电源有什么优点

数字电源DIY图解

为了通过PC记录数据和控制电源,我做了一个java应用。这使我们可以通过GUI轻松控制操你啦影院板。与Ar....
发表于 2019-09-05 08:44 1808次阅读
数字电源DIY图解

一款微型多模块的线性可编程数字电源

在以往的印象里,能达到30V/5A的可编程数字电源通常是体积较大的台式机,简陋的数显屏幕加上铁皮机壳....
发表于 2019-08-29 14:42 178次阅读
一款微型多模块的线性可编程数字电源

为了应对数字电源AMP联盟所做的决定和措施

数字电源即将井喷,AMP联盟做了哪些工作?(上)科技的巨大发展,伴随着反复强调的节能,给电源系统公司....
发表于 2019-08-28 08:55 969次阅读
为了应对数字电源AMP联盟所做的决定和措施

具有数字电源系统管理的单相降压型开关稳压控制器L...

具有数字电源系统管理和输入电流Se_zh的单相降压DC / DC控制器
发表于 2019-08-23 06:07 631次观看
具有数字电源系统管理的单相降压型开关稳压控制器L...

简要概述数字电源崛起之路

这里有两个案例将展示,数字设备如何以比数据中心更低的电流和电力需求来服务应用程序。来自CUI(图4)....
发表于 2019-08-21 11:55 986次阅读
简要概述数字电源崛起之路

加速设计的方法在于合理使用数字电源和电源轨排序

全数字方案使得控制和电源轨排序工作更加灵活,更好的适应操作条件,用户可以根据具体侧重点进行调整,比如....
发表于 2019-08-16 16:06 758次阅读
加速设计的方法在于合理使用数字电源和电源轨排序

DC/DC控制器的控制模拟与数字电源管理的集成

模拟DC / DC控制器与数字电源管理的集成_zh
发表于 2019-08-15 06:11 694次观看
DC/DC控制器的控制模拟与数字电源管理的集成

利用数字电源系统管理简化并加快电源系统特性、优化...

什么是数字电源系统管理?_zh
发表于 2019-08-15 06:04 691次观看
利用数字电源系统管理简化并加快电源系统特性、优化...

LTC2978数字电源监视器的应用

使用LTpowerPlay管理LTC2978_zh
发表于 2019-08-14 06:17 746次观看
LTC2978数字电源监视器的应用

集成了数字电源系统的降压型μModule稳压器L...

双13A或单26AμModule稳压器集成了数字电源系统Management_zh
发表于 2019-08-14 06:11 767次观看
集成了数字电源系统的降压型μModule稳压器L...

大话数字电源——折衷是不可避免的

有关数字电源的夸大言论可追溯到十年前有关模糊逻辑的争论。
发表于 2019-08-12 17:33 1348次阅读
大话数字电源——折衷是不可避免的

数字电源到底适合什么?

芯片公司对数字电源的定义是五花八门。
发表于 2019-08-12 17:16 1293次阅读
数字电源到底适合什么?

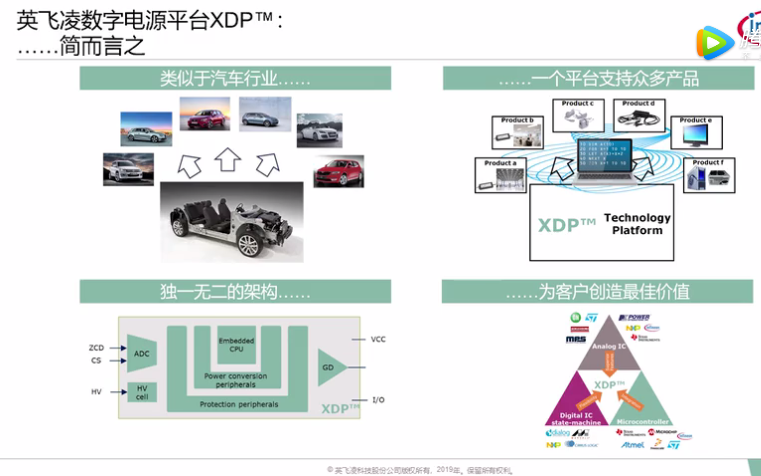

“凌”感微课堂|像组装汽车一样设计电源,让你摆脱...
