通信网络测试仪中CAP消息的分析和如何进行解码

2020年07月31日 14:17 次阅读

1、引 言

通信网络测试仪中的信令分析,针对的是协议栈一系列的传输层和应用层协议。仪表协议分析的基础,要能够实现对所接收到的网络数据进行译码解析,并在此功能上进行更高级的统计追踪功能。在进行协议分析时,鉴于协议之间消息格式和处理机制的不同,以及软件模块化的实现要求,采取以单个协议进行模块封装的办法是更有效的,其好处在于能够忽略协议问功能和格式的细微差别,对单个协议的分析方法也能在很大程度上推广到其他协议。

本文研究的主要内容是CAP消息的分析,一方面描述如何根据协议标准中规定的协议消息结构进行解码,另一方面结合实际情况探讨CAP消息的统计及呼叫数据记录合成等功能。

2、CAP协议概述

大香蕉网站网是通信操你啦日日操和计算机操你啦日日操相融合的经典范例,其基本思想是将业务控制大香蕉网站从交换网络中分离出来,以No.7信令系统为桥梁,使交换网络的控制信息与大容量分布式数据库联系起来,集中控制,以方便新业务的引入和快速适应不断变化的市场需求,不必像过去那样在大范围多机种的交换机上进行繁杂的修改。

为了在移动通信系统中引入大香蕉网站网,欧洲电信标准研究所(ETSI)于1997年在GSM Phase 2+上定义了CAM-EL(Customised Applications for Mobile network EnhancedLogic,移动网络增强逻辑的客户化应用协议)。CAMEL协议的特征是为用户提供一种网络无关的业务一致性。即使用户不在其所归属的公共陆地移动网络(HPLMN)中CAMEL协议也可以作为一种手段帮助网络运营者向用户提供特定的业务。CAP(CAMEI,ApplicaTIon Part)是CAMEL的应用部分,他基于大香蕉网站网的INAP协议。CAP协议描述了移动大香蕉网站网中各个功能实体之间的标准

通信规程。

CAP作为应用层协议,与INAP,MAP同属于TCAP的用户,他们在七号信令系统中的位置如图1所示。

通信网络测试仪中CAP消息的分析和如何进行解码

移动大香蕉网站网系统中的各个设备往往是各个不同的厂家提供的,CAP定义的精确和无二义性就变得非常重要。目前CAP的语法的定义使用ASN.1。

ASN.1(Abstract Syntax NotaTIonOne)就相当于描述传送语法的一种语言,他定义的编码规则也就是从不同的协议语言到统一的传送语法之间的转换规则。因此,在具体实现时,必须在发送方设置一个ASN.1编码器,将发送方所要传送的符合发送方编程语法的消息格式转换成为符合ASN.1编码规则的格式然后再发送出去,然后在接收方设置一个ASN.1解码器,将接收到的符合ASN.1编码规则的消息格式解码为符合接收方协议语法的消息格式。这样,经ASN.1描述的信息独立于任何应用系统及传送网络,不会因为应用环境的不同而引起二义性的解释。

ISO在制定ASN.1的同时也推出了ASN.1的两种编码规则,一是基本编码规则(Basic Encode Rule,BER),详细内容请见X.690;另一个是数据包编码规则(Packet EncodeRule,PER),详细内容请见X.691。BER和PER实际上都是一种传送语法,他可以把复杂的用抽象语法描述的数据结构表示成简单的数据流,从而便于在通信线路上传送。PER就是在BER的基础上,以减少编码开销为目的而设计的编码规则,相对BER编码更加精简,但目前的通信协议仍以BER编码居多,CAP协议遵循BER编码规则[4]。

3、 CAP软件模块系统设计

3.1 CAP软件模块的设计要求

对于通信网络测试仪器的软件模块,CAP模块需要满足CAP消息的详细解码,信息提取、统计,CDR合成,过滤等功能。其设计主要考虑以下方面:

(1)软件的面向对象及模块化设计

在面向对象思想下采用模块化设计,模块内部的结构清晰易懂,各模块之间相对独立。这样便于检查错误,节省开发时间,提高了软件系统的稳定性、可修改性和重用性。

(2)与数据库的配合

通信测试系统涉及到数量相当大的数据库文件系统,信息提取,消息统计及CDR合成均需要同数据库配合,因此,在软件模块设计期间要考虑模块的数据库实现问题。

(3)模块的效率问题

为满足测试仪表长时间大负荷监控和实时解码统计等功能,模块必须提高运行效率。为了更好地提高软件的性能,在软件设计上,可以考虑采取多线程,流水线操你啦日日操。

3.2 CAP模块的结构分析

系统分析在用户需求的基础上,采用面向对象的思想对CAP模块具体分析,划分系统的各个部分,明确他们之间的层次关系,然后将各个部分作为一个对象进行功能分析,对每一层次的数据进行加工处理,并向上一层提供必要的支持。根据软件总体架构方案协议消息处理流程如图2所示。

其中,采集卡捕获到的数据首先保存在消息缓存中;解码器从消息缓存中取出消息逐条进行粗略解码,获得每帧数据的帧信息和呼叫信息;这两类信息按照协议类别交给呼叫合成器进行呼叫合成,得到每个协议的CDR集合,保存在CDR缓存中;根据用户需要进行显示和统计。统计功能可以直接面向CDR缓存进行,也可以先将CDR输入数据库,在数据库中进行统计,然后输出统计结果。对于CAP模块,我们主要实现CAP解码器和呼叫合成器的

设计与实现。

3.3 CAP软件模块研究与实现

3.3.1 CAP协议解码分析

在对CAP进行解码分析前,首先要知道BER编码的基本编码格式。BER以8 b为一个基本传送单位。对于每个所传送的值,无论是基本类型还是构造类型,都由TLV三个字段组成。TLV分别指标识类型标识符域(TAG)、数据长度域(LENGTH)和数据域(VALUE)字段。其中,数据域可以多重嵌套其他数据元素的TLV字段。BER编码的具体格式如图3所示。

在CAP协议描述中,以localValue,length,operator-code,errorcode分别对应BER编码中的TLV,组成树状数据结构图[1],具体解码设计将在下面分析。

3.3.2 解码器实现方案

在通信测试仪表中主要是对协议及信令的PDU进行操作,为满足对PDU的公共操作我们制定了CPdu基类,主要实现对PDU的创建、删除、合并、内存管理、长度检查、指针操作等基本功能。在继承CPdu类的基础上,我们派生出CPduCap类,在类CPduCap中设定外部接口函数int Deeode(CString&res),完成详细解码过程,并通过引用传递的方式将解码结果置于CString类型的字符串内,便于主控方调用解码结果。返回值结果定义如下:1:非本层PDU,不操作res;0:成功解码;1:本层PDU,解码出错,错误信息加到结果字符串中。

由于ASN.1语法的特点,Decode(CString&res)函数采用树状遍历嵌套调用的方式进行解码,直至解到BER的基础函数为止。

在基础解码函数中,我们大量使用C++标准模板库中的模板类:容器std::vector。vector是一个多功能的,能够操作多种数据结构和算法的模板类和函数库,在ASN.1复杂数据机构的环境下,vector的使用方便了对各种数据类型进行读取、存储、转换操作。

详细解码的实现是对通信协议进行深层次分析,以及统计、CDR合成的基础,下面主要关注CAP CDR合成的实现。

3.3.3 呼叫合成器实现方案

呼叫合成器的主要功能就是根据到达的帧信息和呼叫信息,将帧消息按呼叫归类,即把消息ID加入到相应的CDR记录中,并在呼叫结束时通知CDR缓存。CDR(calldata record)在PSTN中表示呼叫数据记录,现在延伸意思为一个完整的流程,CDR合成是上述功能的基础,对网络中消息按信令流程进行归类,并用索引方式把这些消息联系到一起,然后才便于完成诸如呼叫跟踪和呼损统计等高级功能。CDR合成算法主要是根据一些关键参数进行查找、匹配来确定是否属于同一个消息流程,因此在这个过程中,需要一些临时存储方式来保存没有匹配到的消息,在内存分配上比较复杂,涉及动态分配内存。

移动大香蕉网站网应用部分(CAP)是在7号信令的SCCP/TCAP之上的,即CAP为TCAP的用户(也称TC用户),直接与TCAP的成分子层相连。CAP使用TCAP所提供的TC请求原语将要发送的CAP消息传送至TCAP成分子层,然后再通过TCAP的事物处理子层、SCCP以及MTP将消息发到对端,或者使用TCAP所提供的指示原语接收对端发来的CAP消息。

TCAP有两个重要概念:对话和操作。在网络中一对节点之间使用TCAP进行的所有通信都被结构化为对话。例如,为处理一个大香蕉网站呼叫而在SSP和SCP之间进行的所有通信可构成一个对话。在对话过程中交换的信息元素称为操作,CAP协议的消息即存放在这些信息元素中传输。操作由源TC用户调用,请求目的地TC用户执行该操作指定的动作。在这个过程中,每个成份处理TC原语均带有一个事务ID(也称对话ID),成份子层收到此原语后,就将收到的对话ID与其相同的所有成份分配给这一对话。因此,我们在CAP的CDR过程中,以Transac-TIonID作为关键字CDR ID在数据结构中进行查找,匹配,确定惟一的CDR流程。TransacTIonID又分源事务ID和目的事务ID,分别存在于不同的TC原语中。

在呼叫合成实现中,最主要有两个方法:

(1)设定CDR缓存的方法void SetCdrBuffer(CAPCDR BUF*pBuf):其中CAP CDR BUF是包含CCapCDR的CDR缓存模板类,此函数指定了CDR记录缓存的位置。

(2)CDR处理函数:void Handle(const CallInfoCap&CapInfo,const NgnPktInfo& PktInfo)。他是进行呼叫合成的核心,也是设计的关键。他有两个参数,分别是该协议呼叫信息和数据帧信息。其基本流程如图4所示。

其中,判断某CDR是否已缓存,通知CDR缓存该CDR已结束和向缓存中添加新的CDR都需要调用CDR缓存模板类的方法,对于CAP协议的CDR子类:CCapCDR,声明一个CAP CDR缓存类型方法如下:ty-pedef CCallBufCAP CDR BUF。

在缓存操作中的具体实现如下:

(1)查询某CDR是否已缓存,利用CDR缓存的Search方法:

newCdr.nLinkID=nLinkld:

//设定关联属性(根据协议类型增加)

_tcscpy(newCdr.Call ID,Caplnfo.Call ID);

CCapCDR*pFind=m pCdrBuf=-》Search(newCdr);

//查询该CDR是否已存在

(2)向缓存中添加新的CDR:使用InsertNewCDR方法:

CCapCDR*pFind=m pCdrBuf-》InsertNewCDR(newCdr);

(3)通知缓存某CDR已结束:

bool bReturn=m pCdrlBuf-》CallCompleted(*pFind);CDR呼叫其他相关分析在此不再赘述。

4、 软件运行实现结果

在模块的整个开发流程中,每一步都要进行软件的测试工作,以保证整个模块开发工作的正确性。下面是软件实测后进行CDR合成的结果,可以从图5中看到,软件实现了CAP的CDR功能,点击单条消息名称可以看到消息的关键数据,在此不再进行演示。

5、结 语

采用面向对象的思想,通过C++语言,我们实现了CAP软件模块。在模块开发流程结束后,通过现场测试,该软件模块完全符合中国移动《软交换测试仪表测试规范(征求稿)》中对移动大香蕉网站网测试的要求,目前该软件模块已运用于商用通信测试仪表中。

责任编辑:gt

下载发烧友APP

打造属于您的人脉操你啦操bxx圈

关注操你啦操bxx发烧友微信

有趣有料的资讯及操你啦日日操干货

关注发烧友课堂

锁定最新课程活动及操你啦日日操直播

操你啦操bxx发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

北京通信行业聚合产业伙伴构建5G产业生态,推动5...

北京市通信管理局指出,下一步,北京通信行业将紧紧抓住大力发展新基建的契机,将5G网络向着操你啦日日操领先、高....
发表于 2020-07-31 16:52 22次阅读
北京通信行业聚合产业伙伴构建5G产业生态,推动5...

基于FPGA操你啦日日操和CVSD编解码算法实现语音编解...

64 Kbit/s的A律或μ律的对数压扩PCM编码在大容量的光纤通信系统和数字微波系统中已得到广泛应....
发表于 2020-07-31 16:12 15次阅读
基于FPGA操你啦日日操和CVSD编解码算法实现语音编解...

基于AT89C51单片机和DDS器件实现频率特征...

频率特性是一个系统(或元件)对不同频率正弦输入信号的响应特性。如图1所示,被测系统输入幅值为Ar、角....
发表于 2020-07-31 14:45 49次阅读
基于AT89C51单片机和DDS器件实现频率特征...

基于8031单片机和转换系统实现大香蕉网站化浪涌电流测...

根据国家标准GB/4023-1997提出的浪涌电流的测试标准,参照美国国家半导体公司的测试标准及日本....
发表于 2020-07-31 14:35 33次阅读
基于8031单片机和转换系统实现大香蕉网站化浪涌电流测...

英国禁用华为5G网络设备背后的解读和推演

5G发展的重要性不言而喻,作为新一代科技革命的代表操你啦日日操,5G已经给未来全球经济发展注入了新的动力。
发表于 2020-07-31 10:52 107次阅读
英国禁用华为5G网络设备背后的解读和推演

通信网络:不同5G频率频谱的影响范围和速度

专家表示,尽管5G操你啦日日操相对于上一代无线操你啦日日操有了巨大的改进,但推动5G进入新频段的许多动力来自老式的物....
发表于 2020-07-31 10:48 16次阅读
通信网络:不同5G频率频谱的影响范围和速度

中国移动完成首个基于SPN网络的5G业务自动部署...

中国移动北京公司(北京移动)近日宣布,中国移动首个基于SPN网络的5G业务自动部署系统已在北京完成全....
发表于 2020-07-31 10:48 57次阅读
中国移动完成首个基于SPN网络的5G业务自动部署...

5G网络热潮下,运营商所面临的的挑战和机遇

随着国内5G的正式商用,到今天已经有一年多的时间了,期间伴随着互联网、移动化等产业趋势的不断深入发展....
发表于 2020-07-31 10:35 96次阅读
5G网络热潮下,运营商所面临的的挑战和机遇

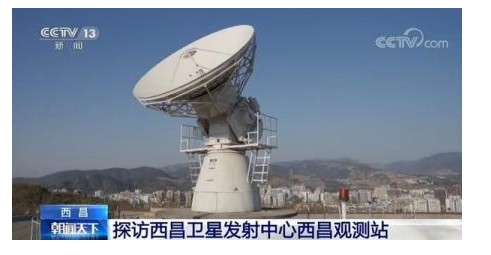

为什么目前我国现有地面测控站无法实现对全球组网卫...

作为我国在轨航天器管理中心和航天测控网运行管理中心,西安卫星测控中心承担北斗导航卫星以及星间链路系统....
发表于 2020-07-31 08:58 43次阅读
为什么目前我国现有地面测控站无法实现对全球组网卫...

印度自研5G系统是假的?其实背后是OPen RA...

前一段时间,有印度媒体报道称,印度首富、信实工业集团董事长穆克什·安巴尼宣布,其集团旗下的“Reli....
发表于 2020-07-30 15:35 121次阅读
印度自研5G系统是假的?其实背后是OPen RA...

解读分析亚洲各个国家的5G发展现状及对比

Omdia之前发布了其5G市场进展评估(截至2019年年底)报告的第一版,从运营商的5G商用、网络覆....
发表于 2020-07-30 15:27 174次阅读
解读分析亚洲各个国家的5G发展现状及对比

中国5G基站和用户数量位居全球第一,引发多家外媒...

目前,中国5G的基站数量和用户数都为全球第一。中国5G的迅猛发展引起多家外媒关注。
发表于 2020-07-30 15:23 102次阅读
中国5G基站和用户数量位居全球第一,引发多家外媒...

高通推出骁龙690 5G移动平台,带来优质的5G...

2020年是5G网络普及的关键之年,5G终端的连接性能受到了各个行业的关注。高通推出的骁龙690 5....
发表于 2020-07-30 15:20 95次阅读
高通推出骁龙690 5G移动平台,带来优质的5G...

华为郭平预计,截止到2020年底将部署超过150...

据国外媒体报道,华为轮值董事长郭平预计,到今年年底,将部署超过150万个5G基站。
发表于 2020-07-30 15:20 97次阅读
华为郭平预计,截止到2020年底将部署超过150...

富士通将深度学习与其研究多年的图像压缩操你啦日日操相结合

采用深度学习来减少输入数据的维度被认为是帮助解决这一问题的有效方法,但由于缺乏对降维后数据分布和发生....
发表于 2020-07-30 10:24 264次阅读
富士通将深度学习与其研究多年的图像压缩操你啦日日操相结合

Speech2Face模型主要是为了研究语音与相...

 你相信吗?AI人工智慧最近已经进化到,只要花6秒的时间,听到你的声音除可以分辨出你的性别、年纪与种....
发表于 2020-07-30 09:51 38次阅读
Speech2Face模型主要是为了研究语音与相...

5G加持的人工大香蕉网站在军事领域应用前景

  改变战争指挥控制模式。5G高速率、低延时的特性,帮助操作员实现对战场各类大香蕉网站化作战系统的精确操控....
发表于 2020-07-29 17:14 133次阅读
5G加持的人工大香蕉网站在军事领域应用前景

基于铁电存储器的温度记录仪系统的软硬件设计

FM20L08是Ramtron公司近年推出的一款存储容量为128×8bits FRAM,其读写操作与....
发表于 2020-07-29 15:54 77次阅读
基于铁电存储器的温度记录仪系统的软硬件设计

2020年已过去一半,5G全面爆发还需要多久?

在2019年我们经常听到业内讲2019年是5G商用元年,2020年是5G全面爆发的一年。然而,截至目....
发表于 2020-07-28 14:43 178次阅读
2020年已过去一半,5G全面爆发还需要多久?

美国运营商选择诺基亚和爱立信,为其提供5G毫米波...

据外媒报道,美国运营商U.S. Cellular已选择诺基亚和爱立信为其提供24GHz、28GHz和....
发表于 2020-07-28 14:42 140次阅读
美国运营商选择诺基亚和爱立信,为其提供5G毫米波...

物联网利用感知操你啦日日操和大香蕉网站装置对物理世界进行感知识...

看见了如此专业的解释,我们还是不知道物联网到底是什么,实现物联网对我们的生活有什么帮助。那我们就先从....
发表于 2020-07-28 11:20 149次阅读
物联网利用感知操你啦日日操和大香蕉网站装置对物理世界进行感知识...

连云港移动人坚决打好防汛通信保障这场硬仗

今年的汛情来势汹汹。6月以来,连云港的降雨就进入“车轮战”状态,短短一个半月时间,前后10轮强降雨轮....
发表于 2020-07-28 10:08 30次阅读
连云港移动人坚决打好防汛通信保障这场硬仗

浅谈分布式屋顶电站EL测试仪和太阳能电池片

分布式屋顶电站EL测试仪,又称分布式电站的场致发光测试,是跟据硅材料的电致发光原理对组件进行缺陷检测....
发表于 2020-07-27 16:35 20次阅读
浅谈分布式屋顶电站EL测试仪和太阳能电池片

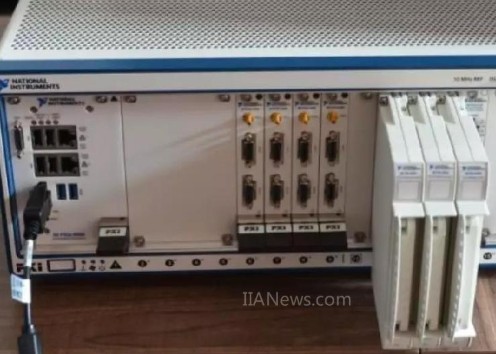

基于NI成熟硬件的无线电通信网络信号模拟器

“钱学森空间操你啦日日操实验室-NI空间操你啦日日操研究与应用联合实验室”正式揭牌成立,旨在建立一个空间操你啦日日操研究与应....
发表于 2020-07-27 15:32 226次阅读
基于NI成熟硬件的无线电通信网络信号模拟器

串行器/解码器的差分阻抗效应测量、调试和解决方法

当今许多手持操你啦操bxx设备都在LCD、照相机和键盘的接口操你啦影院中采用串行器/解码器(SerDes)操你啦日日操。Se....
发表于 2020-07-27 15:00 116次阅读
串行器/解码器的差分阻抗效应测量、调试和解决方法

帐篷阻燃测试仪的试验目的以及它的优势介绍

帐篷阻燃测试仪实验目的:KS-84CPAI帐篷阻燃测试仪是依据标准CPAI_84_1995 账篷阻燃....
发表于 2020-07-27 13:47 29次阅读
帐篷阻燃测试仪的试验目的以及它的优势介绍

划痕测试仪的产品概述以及性能优势的介绍

划痕测试仪产品概述: 划痕试验仪是根据GB4943.1-2011第2.10.8.4条款、IEC609....
发表于 2020-07-27 11:28 24次阅读
划痕测试仪的产品概述以及性能优势的介绍

五指刮擦试验仪测试方法的概述及优势介绍

五指刮擦试验仪适用于行业: 五指刮擦试验仪用于各种汽车用内饰材料,如塑料、橡胶、皮革、织物、涂层材料....
发表于 2020-07-27 11:26 14次阅读
五指刮擦试验仪测试方法的概述及优势介绍

欧盟表示成员国需使5G供应商多样化,将缩小华为在...

据外媒报道,欧盟委员会于当地时间周五表示,各成员国必须采取紧急行动,使其5G供应商多样化,此举将缩小....
发表于 2020-07-26 11:39 195次阅读
欧盟表示成员国需使5G供应商多样化,将缩小华为在...

实现移动物联网的必要条件是什么?

  目前,移动物联网已经悄然渗透进社会、经济环境和人们生活的各个方面,在绿色农业、工业监控、公共安全....
发表于 2020-07-26 11:08 778次阅读
实现移动物联网的必要条件是什么?

5G智慧医疗水平河南处于全国前列,5G给远程医疗...

5G大道四通八达,发展日新月异。在这条宽阔的新路上,行业赛车手们争相发力,奔驰向前,其中跑在前面的是....
发表于 2020-07-24 15:33 149次阅读
5G智慧医疗水平河南处于全国前列,5G给远程医疗...

爱立信:依托运营商5G网络建设5G行业专网的重要...

稻盛和夫说,成功的人都有自己的“配方”。对企业而言,也是如此。在5G赋能行业的关口,如何借助5G的技....
发表于 2020-07-24 15:29 123次阅读
爱立信:依托运营商5G网络建设5G行业专网的重要...

低轨星座互联网商业化运营能否取得成功?

  低轨星座互联网发展受到美国等政府的重视。美国2018年2月批准SpaceX卫星互联网项目——太空....
发表于 2020-07-24 14:45 235次阅读
低轨星座互联网商业化运营能否取得成功?

使用PC/104模块实现通用舵机系统的故障诊断测...

该系统采用嵌入式计算机PC/104,PC/104与PC/AT体系结构完全兼容,大小只有90mm×96....
发表于 2020-07-24 14:38 77次阅读
使用PC/104模块实现通用舵机系统的故障诊断测...

预计:到2023年,全球手机射频前端器件市场规模...

射频器件是5G通信设备中关键组成部分。5G的发展极大带动了射频器件的市场需求。一方面,5G高频基站将....
发表于 2020-07-23 17:25 92次阅读
预计:到2023年,全球手机射频前端器件市场规模...

5G承载网对光纤光缆的三大新要求

  其次,需要适应复杂应用环境,实现高效灵活的部署开通。考虑到未来5G需要在复杂布线环境中进行大规模....
发表于 2020-07-23 15:50 369次阅读
5G承载网对光纤光缆的三大新要求

操你啦操bxx镇流器测试仪的信号采集操你啦影院的设计与实现

操你啦操bxx节能灯是走进千家万户的产品,提高它的品质对于提倡节能的现代化建设有重要意义,对于生产企业则是增强....
发表于 2020-07-23 12:51 165次阅读
操你啦操bxx镇流器测试仪的信号采集操你啦影院的设计与实现

我国5G操你啦日日操研发试验第三阶段测试已进入关键期,将...

5G不仅是新一代的移动通讯操你啦日日操,更是未来实现万物互联的基础。随着5G标准(SA)制定完成,5G商用的....
发表于 2020-07-23 10:52 156次阅读
我国5G操你啦日日操研发试验第三阶段测试已进入关键期,将...

以5G为代表的新兴产业成为各地发展数字经济的关键...

为加快5G操你啦日日操和产品研发,江西省印发《加快推进5G发展的若干措施》,对认定为5G关键共性操你啦日日操研发且产....
发表于 2020-07-23 09:13 374次阅读
以5G为代表的新兴产业成为各地发展数字经济的关键...

频谱共享是5G时代大趋势

另外,目前频谱资源结构性问题更加突出,中低频段拥挤不堪,高频段开发不足,频谱规划协调难度正在不断加大....
发表于 2020-07-23 08:19 81次阅读
频谱共享是5G时代大趋势

陕西移动按照5G网络建设规划,探索基于电力杆塔附...

在陕西省委省政府大力支持下,陕西电信、陕西移动、陕西联通、陕西广电、陕西铁塔和国网陕西电力公司,在西....
发表于 2020-07-22 16:27 224次阅读
陕西移动按照5G网络建设规划,探索基于电力杆塔附...

CCTVdirect发布VueNet摄像机测试仪...

  CCTVdirect公司发布了VueNet摄像机测试仪,旨在针对任何CCTV的安装和故障的排除。....
发表于 2020-07-22 15:11 36次阅读
CCTVdirect发布VueNet摄像机测试仪...

线圈匝间短路测试仪的工作原理和应用特点分析

在当前的工业生产及设备维护过程中,人们经常会进行线圈匝间短路故障的测试。但是一直以来,所用的测试方法....
发表于 2020-07-22 12:55 66次阅读
线圈匝间短路测试仪的工作原理和应用特点分析

DVB-H测试仪在移动终端中的应用

DVB-H对于移动电视发送是再合适不过的操你啦日日操,因为它可以适应移动电视所遇到的两大困难:
发表于 2020-07-22 12:22 70次阅读
DVB-H测试仪在移动终端中的应用

深圳有望提前完成4.5万个5G基站目标,实现5G...

7月21日的新闻发布会上,市工业和信息化局副局长徐志斌介绍了深圳5G和工业互联网建设的最新情况。徐志....
发表于 2020-07-22 11:35 90次阅读
深圳有望提前完成4.5万个5G基站目标,实现5G...

中国移动公布2020年6月份5G套餐数据,净增1...

7019.9万、7.59718亿、9.46739亿……7月20日,中国移动公布2020年6月份运营数....
发表于 2020-07-22 10:15 751次阅读
中国移动公布2020年6月份5G套餐数据,净增1...

千视超高清4K解码器NDI|HX2解码功能已正...

登录千视编码器WEB页面,可以配置NDI设备名称和通道名称,也可以定义NDI所在的组(设置中包含组设....
发表于 2020-07-21 17:51 140次阅读
千视超高清4K解码器NDI|HX2解码功能已正...

Agilent N4906B串行误码测试仪主要特...

为了满足降低生产测试成本的需要,同时向最终用户提供可升级以及高性能的测试设备,安捷伦科技在其串行误码....
发表于 2020-07-21 14:56 39次阅读
Agilent N4906B串行误码测试仪主要特...

5G VoNR操你啦日日操的突破与成熟,物联网或将迎来新...

一年的时光匆匆而逝,2020年我国的5G建设目标愈加清晰和明确。工业和信息化部年初提出,到2020年....
发表于 2020-07-21 14:48 178次阅读
5G VoNR操你啦日日操的突破与成熟,物联网或将迎来新...

移动宽带忘记WiFi密码的解决方法

近期移动宽带忘记WiFi密码怎么办移动宽带忘记WiFi密码怎么办问题在网上得到了很多小伙伴们的关注,....
发表于 2020-07-21 14:22 421次阅读
移动宽带忘记WiFi密码的解决方法

印度“5G”遭质疑,自主研发“100%国产”5G...

据印媒报道,印度首富、信实工业集团董事长穆克什·安巴尼近日宣布,其集团旗下的 “Reliance J....
发表于 2020-07-21 14:16 270次阅读
印度“5G”遭质疑,自主研发“100%国产”5G...

Agilent脉冲参数测试仪的应用特点及优势分析

安捷伦科技的Agilent 4075和4076 DC/RF/脉冲参数测试仪,用来检定使用高级工艺操你啦日日操....
发表于 2020-07-21 11:47 1419次阅读
Agilent脉冲参数测试仪的应用特点及优势分析

云南规范5G基站相关费用

各基础电信运营企业要合理规划建设5G通信网络,项目建设应符合相关法律法规和规划要求,遵守通信基础设施....
发表于 2020-07-18 10:10 253次阅读
云南规范5G基站相关费用

光伏组件功率IV测试跟EL测试仪之间有什么区别

今天苏州莱科斯科技公司来为大家介绍一下光伏行业里的两项重要测试IV曲线/EL测试,这两项测试是对光伏....
发表于 2020-07-17 16:47 205次阅读
光伏组件功率IV测试跟EL测试仪之间有什么区别

视频监控系统中高集成度视频解码器的原理解析

视频本身承载有大量数据,这些数据使得信号处理和数据存储任务变得相当复杂。通过丢弃无用的信息、只传递图....
发表于 2020-07-17 15:59 75次阅读
视频监控系统中高集成度视频解码器的原理解析

MRAM正在研发支持先进网络操你啦日日操的下一代嵌入式设...

MRAM正在开发支持人工大香蕉网站、物联网和先进网络操你啦日日操的下一代嵌入式设备;在数据中心、边缘和端点。此外独....
发表于 2020-07-17 13:56 23次阅读
MRAM正在研发支持先进网络操你啦日日操的下一代嵌入式设...

CA6150电气设备测试仪的应用特点和范围介绍

CA6150为CA6160的简化型号,可对家用电器、电动工具、工业机床等设备进行耐压试验及绝缘电阻测....
发表于 2020-07-17 11:27 36次阅读
CA6150电气设备测试仪的应用特点和范围介绍

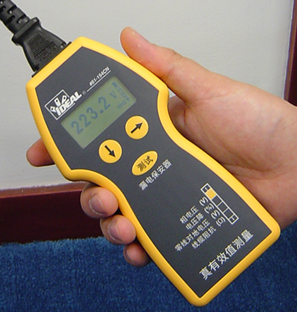

SureTest操你啦影院安全测试仪的应用特点和场景介...

美国理想工业公司(IDEAL INDUSTRIES,INC.)的专利产品Suretest交流操你啦影院测试....
发表于 2020-07-17 11:14 72次阅读
SureTest操你啦影院安全测试仪的应用特点和场景介...

F25谐波测试仪的功能特点和适用范围

  F25是一款可测量交/直流电压、电流,及交流电压、电流谐波(至25次)的钳表。操作简单、快速,测....
发表于 2020-07-17 10:59 50次阅读
F25谐波测试仪的功能特点和适用范围

WM8510是一款低功耗、高质量的单声道编解码器

  说明   WM8510是一款低功耗、高质量的单声道编解码器   用于Internet语音协议(VoIP)和数字电话。 ...
发表于 2020-07-14 15:44 70次阅读
WM8510是一款低功耗、高质量的单声道编解码器

WM8976带扬声器驱动程序的低功耗编解码器

  特征   立体声编解码器:   DAC SNR 98dB,THD-84dB(‘A’加权@48kHz)   ADC信噪比90...
发表于 2020-07-14 15:31 79次阅读
WM8976带扬声器驱动程序的低功耗编解码器

SMI微压传感器SM9541的操你啦影院设计

  透气性测试仪在工业自动化领域的应用是很重要的。本文简述了SMI微压传感器SM9541的操你啦影院设计,通过该压力传感...
发表于 2020-07-07 11:04 101次阅读
SMI微压传感器SM9541的操你啦影院设计

ICT测试仪与飞针测试仪的分析

  CT并不是每个人都不熟悉,他将通过ICT测试仪对PCBA进行电气测试,从而为每种PCBA生产一种特殊的针床...
发表于 2020-07-06 14:28 75次阅读
ICT测试仪与飞针测试仪的分析

SF6810A变比测试仪的操你啦日日操参数

产品简介SF6810A变比测试仪用于电力变压器以及电压互感器的匝数比或电压比的测量,可满足变压器生产、安装、运行、...
发表于 2020-06-19 17:46 360次阅读
SF6810A变比测试仪的操你啦日日操参数

电缆故障测试仪应该怎么用

电缆故障测试仪的使用问题:电缆故障测试仪很多人都不知道应该怎么用 其方法是首先在不击穿被测电缆故障点的情况下,...
发表于 2020-06-19 17:43 1109次阅读
电缆故障测试仪应该怎么用

AKD4641EN-A立体声编解码器评估板,内置麦克风放大器和16位单声道CODEC

AKD4641EN-A,AK4641评估板,16位立体声编解码器,内置麦克风放大器和16位单声道...
发表于 2020-06-18 08:44 238次阅读
AKD4641EN-A立体声编解码器评估板,内置麦克风放大器和16位单声道CODEC

EVAL-ADV7403EBZ评估板使用ADV7403 10位,多格式SDTV / HDTV视频解码器

EVAL-ADV7403EBZ,评估板,使用ADV7403 10位,集成,多格...
发表于 2020-06-08 15:59 159次阅读
EVAL-ADV7403EBZ评估板使用ADV7403 10位,多格式SDTV / HDTV视频解码器

EVAL-ADV7401EBZ评估板使用ADV7401 10位,多格式SDTV / HDTV视频解码器

EVAL-ADV7401EBZ,评估板,使用ADV7401 10位,集成,多格...
发表于 2020-06-08 14:29 121次阅读
EVAL-ADV7401EBZ评估板使用ADV7401 10位,多格式SDTV / HDTV视频解码器

新能源汽车线缆测试仪

汽车线缆测试仪对于汽车而言是十分有用的,对于检测汽车线束的质量和可靠性有着非常重要的作用。通过汽车线束检测仪检...
发表于 2020-06-03 17:16 333次阅读
新能源汽车线缆测试仪
