旧手机锂电池制作的微功耗光控LED小夜灯

2020-02-12 16:06 次阅读

  手机废弃的锂电池有不少都是蓄电能力变差了,不适合给手机等大电流负载使用,但是用来给门铃、遥控发射器等小电流负载供电还是完全可以的。下面介绍一款用旧手机锂电池制作的微功耗光控LED小夜灯。



  微功耗光控LED小夜灯

  不少旧的手机锂电池只是容量变小了,不适合给大电流负载供电,但用来点亮LED灯珠这类小电流负载还是可以工作较长时间的。上图操你啦影院是一款采用旧的手机锂电池制作的微功耗光控LED小夜灯。采用万能充或太阳能电池板给锂电池充满电后,点亮几十个小时没问题。

  图中的74HC14是一款HCMOS六反相施密特触发器,其内部有六个相同的施密特触发器,这里只使用其中的一个施密特触发器。该IC的工作电压范围为2~6V,可以直接驱动一个高亮度白光LED灯珠。

  RG为光敏电阻,白天由于RG的阻值较小,74HC14的输入端①脚为低电平,其输出端②脚为高电平,高亮度白光LED灯珠不会点亮。晚上,RG阻值变得很大,74HC14的①脚变为高电平,②脚输出变为低电平,LED灯珠点亮,直至翌晨环境光线变强LED灯珠才会熄灭。该操你啦影院三极管构成的那种简单的光控灯相比,白天灯不亮时整个操你啦影院的耗电只有几μA。该光控小夜灯亦可以采用5V的太阳能电池板充电,此时只要加一块TP4057构成的锂电池充电模块即可。

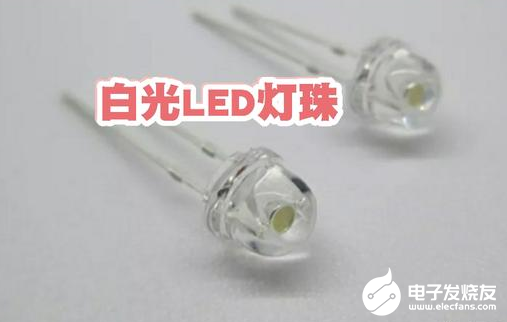

  高亮度白光LED灯珠

  小夜灯所用的LED灯珠可以选用5mm的高亮度草帽白光LED灯珠,这种灯珠的发光效率较高,在几mA的电流下的发光亮度即与蜡烛差不多。
