华硕推出最新一代支持11路PCIe 4.0的2U单插槽GPU服务器

2020-09-15 16:23 次阅读

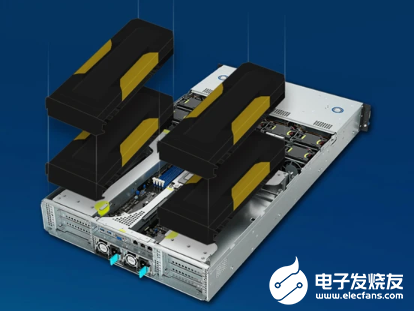

  华硕近年来也加强了工作站/服务器业务,日前正式推出了最新一代的2U单插槽GPU服务器ESC4000A-E10,配备了AMD 64核的EPYC 7002系列处理器,最多可支持11路PCIe 4.0。

  华硕这个服务器适用于数据中心,适合执行AI、数据分析及HPC运算,因为它同时支持AMD及NVIDIA最新产品,包括EYPC 7002系列CPU及NVIDIA A100加速卡,这两款都是最新的7nm工艺芯片。

  AMD的EPYC 7002系列处理器不仅带来了最多64核128线程CPU,还带来了128条PCIe 4.0,而ESC4000A-E10就提供了多达11路PCIe 4.0。

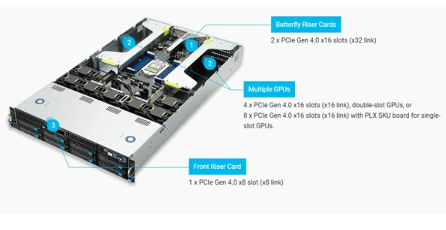

  具体来说,前置是PCIe 4.0 x8插槽,后置是2条PCIe 4.0 x16插槽,中间的则是8路单插槽或者4路双插槽A100加速卡,总计11个插槽。

  存储方面,ESC4000A-E10支持8个热插拔3.5寸/2.5寸硬盘,其中4个是NVMe的。

  网络方面,ESC4000A-E10还支持OCP 3.0网卡,最高可提供200Gbps网络速度(20万兆网速),适合连接多个节点。
