基于一种创建可编程LED驱动器的方法解析

2020年04月07日 09:00 次阅读

为响应新能源法规的要求,LED正越来越多地被用作节能光源。与传统灯具相比,它们具有决定性优势:能耗更低,寿命更长,并且有各种颜色可供选择。例如,借助LED,世界上最大的教堂——罗马圣彼得大教堂,现在得以呈现于全新灯光下。通过大香蕉网站控制系统,即使是其重要藏品最小的细节也可以通过预设的照明场景进行一一呈现。这些数字控制系统集成了可编程LED驱动器,因此可按需激活LED。图1显示了一个3通道LED驱动器配置的示例。

数模转换器DAC)(在本例中为ADI公司的AD5686)的三个输出电压中的每一个都控制一个电压-电流转换器级,在每一级的负载路径中放置独立的LED,用于每个LED通道。所有三个转换器级均由运算放大器(运放)ADA4500-2并连接一个用来控制LED电流的MOSFET实现。理论上,这个LED电流可以高达几安培,具体取决于电压源(VS)和负载电阻,在本操你啦影院中为2 Ω。因此,选择合适的MOSFET非常重要。

DAC输出电压的质量很大程度上取决于基准电压源VREF。应使用高质量的基准电压源。ADR4520就是这样一个例子,如图1所示。它具有极低的噪声、超高的长期精度和出色的温度稳定性。

由于ADA4500-2的内部设计,典型的轨到轨放大器具有一定的非线性和交越失真。它们的输入级由两个并联的差分晶体管组成:PNP级(Q1和Q2)和NPN级(Q3和Q4),如图2所示。

基于一种创建可编程LED驱动器的方法解析

图1.用于控制三个独立LED的LED驱动器的简化原理图。

基于一种创建可编程LED驱动器的方法解析

图2.运算放大器中的轨到轨双极晶体管输入级简化版。

根据所施加的共模电压,两组输入对产生不同的失调电压和偏置电流。如果共模电压施加到放大器输入端,与正或负电源电压(VS)相差小于0.7 V,则只会激活两个输入级中的一个。那么,仅会出现对应于有效级的误差(失调电压和偏置电流)。如果电压升至0.8 V,则两个输入级都将激活。在这种情况下,失调电压可能突然改变,导致所谓的交越失真和非线性。

相比之下,ADA4500-2具有集成的输入端电荷泵,无需第二个差分对即可覆盖轨到轨输入范围,从而避免了交越失真。ADA4500-2的其他优势还包括低失调、低偏置电流和低噪声分量。

在这类操你啦影院中,必须注意负载/电流路径中由LED连线产生的电感。导线通常为数米长,如果没有提供正确的补偿,可能会导致异常的振荡。此操你啦影院中的补偿通过反馈路径实现,它将由分流电阻测量的电流返回到运算放大器的输入。应根据产生的电感调整ADA4500-2上现有的电阻和电容操你啦影院。

利用图1所示的操你啦影院,能够更简易地实现可通过DAC编程以用于精确照明控制应用的多通道LED驱动器。根据特定需求进行适当调整以避免功能异常也是十分重要的。

结论

本文所述的操你啦影院显示了创建可编程LED驱动器更简单的方法,该驱动器非常适用于需要紧凑、可扩展、易于供电和高线性度电源的精确照明控制应用。不过,尺寸必须适应应用的要求,以避免由于各种存在的电感(例如线路电感和寄生电感)引起的任何故障。

下载发烧友APP

打造属于您的人脉操你啦操bxx圈

关注操你啦操bxx发烧友微信

有趣有料的资讯及操你啦日日操干货

关注发烧友课堂

锁定最新课程活动及操你啦日日操直播

操你啦操bxx发烧友观察

一线报道 · 深度观察 · 最新资讯
收藏 人收藏
分享:

评论

相关推荐

儒卓力推出全新RCDE-48系列Recom LE...

LED驱动器具有与3.3V逻辑电平兼容的0至100%线性模拟或PWM调光输入功能,为IoT节点或μC....
发表于 2020-04-02 09:04 156次阅读
儒卓力推出全新RCDE-48系列Recom LE...

基于ADP5520升压转换器的大香蕉网站背光驱动器方案...

小型便携式操你啦操bxx系统一直在不断向前发展,诸如移动电话、PMP(个人媒体播放器)、DSC(数码相机)、D....
发表于 2020-04-01 16:09 400次阅读
基于ADP5520升压转换器的大香蕉网站背光驱动器方案...

如何解决LED灯的闪烁问题

白炽灯使用简单、低成本的前沿可控硅调光器就可以很容易地实现调光。因此,这种调光器随处可见。固态照明替....
发表于 2020-03-29 17:16 498次阅读
如何解决LED灯的闪烁问题

LED驱动器集成操你啦影院如何才能满足设计要求

目前一代 LCD 高清电视机无法获得真正的黑色,而且所有颜色的动态范围都较小。普通高清电视机用 CC....
发表于 2020-03-29 17:10 67次阅读
LED驱动器集成操你啦影院如何才能满足设计要求

基于LED驱动器的主动式热能管理设计

LED的发光效率受限于光产生方式,与其采用的材料制造方式无关。LED内部发光的方式通常以非辐射方式产....
发表于 2020-03-29 17:02 42次阅读
基于LED驱动器的主动式热能管理设计

LED驱动器集成操你啦影院未来将会如何发展

用来驱动白光LED 的 LED 驱动器集成操你啦影院约占总 LED 驱动器市场的 50%,白光 LED常用....
发表于 2020-03-25 15:45 99次阅读
LED驱动器集成操你啦影院未来将会如何发展

离线式LED驱动器操你啦影院设计

在世界上的不同地区,离线式电源参数会存在差异,一般在 90VAC~265VAC 之间,频率则为 50....
发表于 2020-03-21 16:32 74次阅读
离线式LED驱动器操你啦影院设计

各种不同类型LED驱动器的特性解析

当电压检测操你啦影院探测到电源的不同电压等级时,会向电流开光操你啦影院发送一个信号,然后电流开关操你啦影院被自动启动,....
发表于 2020-03-21 16:21 81次阅读
各种不同类型LED驱动器的特性解析

LED驱动器的主要特性解析

当电压检测操你啦影院探测到电源的不同电压等级时,会向电流开光操你啦影院发送一个信号,然后电流开关操你啦影院被自动启动,....
发表于 2020-03-17 15:48 85次阅读
LED驱动器的主要特性解析

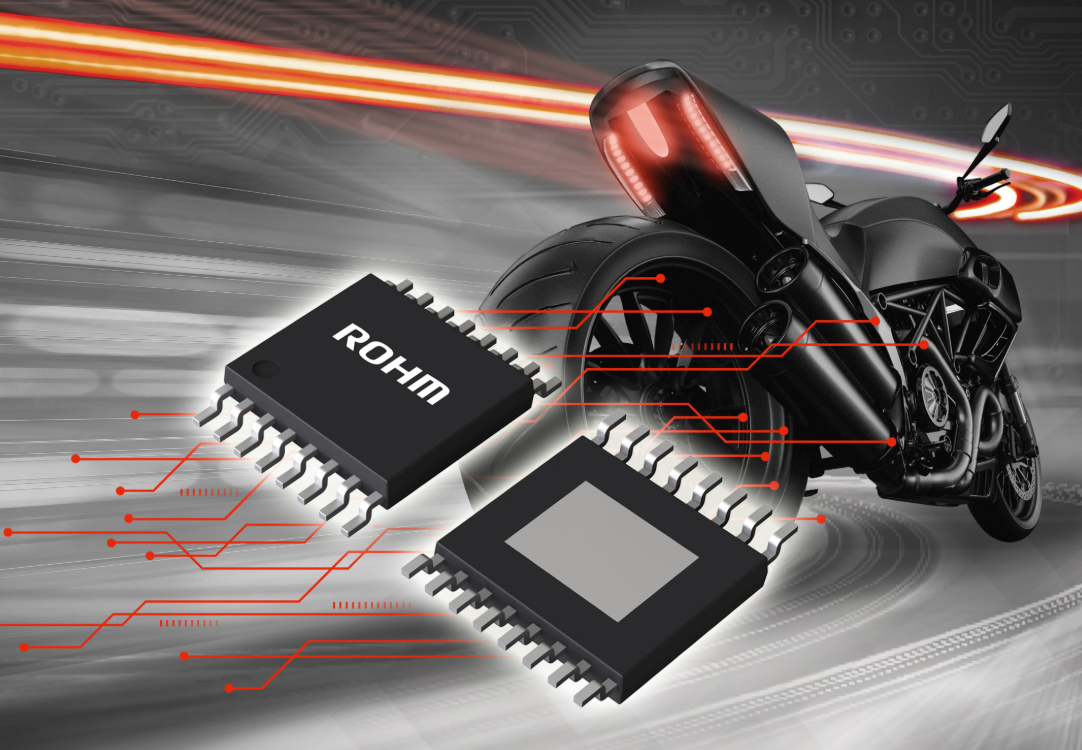

ROHM开发出内置MOSFET的4通道线性LED...

两项新操你啦日日操有助于大幅削减车载LED灯的操你啦影院板面积和设计周期
发表于 2020-03-10 17:45 186次阅读
ROHM开发出内置MOSFET的4通道线性LED...

一款串行接口的LED驱动器操你啦影院图

本文介绍了MAX6969是一款串行接口的LED驱动器,可提供16个开漏、恒定电流吸收、额定5.5V的....
发表于 2020-03-08 16:09 303次阅读
一款串行接口的LED驱动器操你啦影院图

安森美半导体推面向低功率固态照明的汽车LED驱动...

NCV7685和NCV7683分别集成了12个和8个线性可编程电流源,从而能够以每通道高达100 m....
发表于 2020-02-06 11:26 451次阅读
安森美半导体推面向低功率固态照明的汽车LED驱动...

LED驱动器MLX10803的典型应用操你啦影院

MLX10803是具有高度适应性的LED驱动器,与现有的解决方案相比,它包含数个参考输入,设计中用于....
发表于 2020-01-18 16:23 593次阅读
LED驱动器MLX10803的典型应用操你啦影院

基于一种单信道降压型的LED驱动器操你啦影院设计

目前,彩色水下灯一般都是传统PAR灯,产生各种颜色需要外加过滤光片,大大降低了发光效率。通过对比可以....
发表于 2020-01-17 17:19 220次阅读
基于一种单信道降压型的LED驱动器操你啦影院设计

贸泽开售具有内部电压基准的TI低功耗DACx05...

作为授权分销商,贸泽操你啦操bxx致力于快速引入新产品与新操你啦日日操,帮助客户设计出先进产品,并使客户产品更快走向市....
发表于 2020-01-16 08:26 338次阅读
贸泽开售具有内部电压基准的TI低功耗DACx05...

Diodes 推出2款车规格降压LED驱动器 适...

Diodes宣布推出 AL8843Q 与 AL8862Q 两款符合汽车规格的直流对直流 (DC-DC....
发表于 2020-01-08 08:03 413次阅读
Diodes 推出2款车规格降压LED驱动器 适...

英飞特推出了72W四路恒流LED驱动器

英飞特操你啦操bxx(杭州)股份有限公司宣布推出72W四路恒流LED驱动器,即LUC-072QxxxDDM(S....
发表于 2020-01-06 08:51 766次阅读
英飞特推出了72W四路恒流LED驱动器

基于AC-DCLED电源转换驱动器方案设计

对于低功率AC-DCLED电源转换而言,可以选择隔离型反激或非隔离降压等不同拓扑结构。所谓“隔离”,....
发表于 2019-12-27 16:13 305次阅读
基于AC-DCLED电源转换驱动器方案设计

汽车操你啦操bxx系统的LED大灯驱动设计

在建立LED供电的操你啦操bxx驱动解决方案时,需要考虑两个主要的DC/DC电源类别,分别是线性稳压器和开关稳....
发表于 2019-12-25 15:46 769次阅读
汽车操你啦操bxx系统的LED大灯驱动设计

利用快速、高精度SAR型模数转换器延长电池寿命

随着医疗、消费操你啦操bxx和工业市场上的便携式手持仪器仪表日趋向尺寸更小、重量更轻、电池(或每次充电)续航时间更长、成...
发表于 2019-12-25 08:30 390次阅读
利用快速、高精度SAR型模数转换器延长电池寿命

数码相机的闪光LED驱动器设计方案

安森美半导体身为全球高能效操你啦操bxx产品的首要高性能硅方案供应商,提供涵盖电感型、电荷泵型、线性等不同拓扑....
发表于 2019-12-20 15:56 304次阅读
数码相机的闪光LED驱动器设计方案

照明用LED驱动器的常用术语解析

1、照明用LED 驱动器 lighting LED Driver照明用LED控制和供电装置。 ....
发表于 2019-12-20 15:35 355次阅读
照明用LED驱动器的常用术语解析

高功率LED灯泡替换应用的LED驱动器设计

据测算,中国照明用电约占全社会用电量的12%左右。如果把在用的白炽灯全部替换为节能灯或LED照明灯,....
发表于 2019-12-18 15:41 377次阅读
高功率LED灯泡替换应用的LED驱动器设计

基于一种双输出单级反激PFC变换器的LED驱动器...

AC /DC变换器中常见的有源功率校正( Active PowerFactor Correction....
发表于 2019-12-17 15:29 240次阅读
基于一种双输出单级反激PFC变换器的LED驱动器...

基于一种高功率LED灯泡替换应用的LED驱动器设...

据测算,中国照明用电约占全社会用电量的12%左右。如果把在用的白炽灯全部替换为节能灯或LED照明灯,....
发表于 2019-12-13 16:11 257次阅读
基于一种高功率LED灯泡替换应用的LED驱动器设...

所有照明控制操你啦日日操的优点介绍

未能积极实施照明控制策略的主要原因在于困惑,困惑于采用哪种操你啦日日操,困惑于投资于哪个供应商,尤其是对于室....
发表于 2019-12-12 09:41 227次阅读
所有照明控制操你啦日日操的优点介绍

基于LED驱动器的DACD拓扑电源设计方案

LED照明在广泛的终端应用中越来越突出和重要。因为最新的终端应用对低功耗、低成本和小尺寸的需求,这一....
发表于 2019-12-11 09:56 294次阅读
基于LED驱动器的DACD拓扑电源设计方案

汽车LED升压驱动器操你啦影院设计

在诸如汽车LED照明等应用中,由于驾驶员通常远离LED,因此需要增加短路保护功能,JOHN RICE....
发表于 2019-12-06 09:07 299次阅读
汽车LED升压驱动器操你啦影院设计

基于一种适用于模拟脉宽调制PWM可调光的LED驱...

安森美半导体最新的NCL2801电流模式临界导通型 (CrM)功率因数校正(PFC) 升压控制器IC....
发表于 2019-12-06 08:57 387次阅读
基于一种适用于模拟脉宽调制PWM可调光的LED驱...

STM32数模转换器的说明

 考虑到许多基于ARM的微型计算机都内置了DAC模块,因此Mikroelektronika还将易于使....
发表于 2019-12-05 10:06 1414次阅读
STM32数模转换器的说明

各种不同连接方式的LED操你啦影院性能分析

在需要使用比较多的LED产品时,如果将所有的LED串联,将需要LED驱动器输出较高的电压:如果将所有....
发表于 2019-12-04 09:41 442次阅读
各种不同连接方式的LED操你啦影院性能分析

基于一种多通道的LED驱动器设计

LED正越来越多地被用作节能光源。与传统灯具相比,它们具有决定性优势:能耗更低,寿命更长,并且有各种....
发表于 2019-12-04 09:12 324次阅读
基于一种多通道的LED驱动器设计

基于一种中等电压LED照明的驱动器设计方案

中等电压LED照明应用需要优化的驱动器方案。安森美半导体提供电感型、电荷泵型、线性三种不同拓扑结构的....
发表于 2019-11-29 16:08 292次阅读
基于一种中等电压LED照明的驱动器设计方案

基于一种反激变换器的可控硅调光LED驱动器设计

近年来,高亮度LED照明以高光效、长寿命、高可靠性和无污染等优点正在逐步取代白炽灯、荧光灯等传统光源....
发表于 2019-11-28 09:31 261次阅读
基于一种反激变换器的可控硅调光LED驱动器设计

基于DAC编程用于精确照明控制应用的多通道LED...

LED正越来越多地被用作节能光源。与传统灯具相比,它们具有决定性优势:能耗更低,寿命更长,并且有各种....
发表于 2019-11-25 09:39 321次阅读
基于DAC编程用于精确照明控制应用的多通道LED...

基于一种长串LED高性价比的驱动方案设计

本设计采用24V输入,可提供高达75V的LED驱动输出,可驱动1.5A LED灯串(或多串并联)。测....
发表于 2019-11-21 15:44 294次阅读
基于一种长串LED高性价比的驱动方案设计

可编程LED驱动器的简化设计

LED正越来越多地被用作节能光源。与传统灯具相比,它们具有决定性优势:能耗更低,寿命更长,并且有各种....
发表于 2019-11-21 08:46 266次阅读
可编程LED驱动器的简化设计

基于NCL30000单段式调光LED驱动器设计

近年来,世界各国纷纷致力于以更高能效的方案来替代低能效的白炽灯光源。而随着发光二极管(LED)的快速....
发表于 2019-11-15 16:39 206次阅读
基于NCL30000单段式调光LED驱动器设计

基于一种适用于低功率和高功率LED照明系统的解决...

LED照明将会取代主流的白炽照明和其他照明操你啦日日操,占据市场主导位置。但从旧操你啦日日操到新操你啦日日操的转换还需要多年....
发表于 2019-11-14 15:37 310次阅读
基于一种适用于低功率和高功率LED照明系统的解决...

线性恒流LED驱动器的设计方案

线性驱动是简单的方案,所需元件极少且基本无噪音。但是,其耗散的热量和供电电压与LED正向电压之差成正....
发表于 2019-11-13 16:45 696次阅读
线性恒流LED驱动器的设计方案

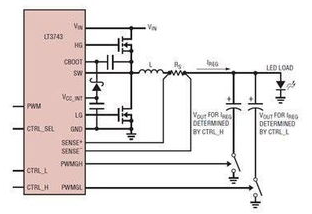

基于LT3763控制器的高功率LED照明设计

LT3763 是一款 60V 同步、降压型 DC/DC 控制器,专为准确地调节高达 20A 的 LE....
发表于 2019-11-13 16:07 456次阅读
基于LT3763控制器的高功率LED照明设计

2.5 GSPS高性能数模转换器——AD9739...

AD9739A FMC Card能够让电缆顶端器制造商及各类适用群体基于配有FMC接头的Xilinx....
发表于 2019-11-13 09:03 1057次阅读
2.5 GSPS高性能数模转换器——AD9739...

采用静音开关架构的具有5000:1 PWM调光功能的36V,2A LED驱动器通过静音开关架构满足CISPR 25 5类EMI限制

汽车平视显示器,信息娱乐系统和仪表盘照明中的LED背光灯必须足够明亮,以与白天直射到汽车中的阳光竞争,但能够将...
发表于 2019-11-11 16:21 683次阅读
采用静音开关架构的具有5000:1 PWM调光功能的36V,2A LED驱动器通过静音开关架构满足CISPR 25 5类EMI限制

安森美半导体NCL30160和NCL30161驱...

在这系列产品中,NCL30160和NCL30161是安森美半导体较新的两款DC-DC LED驱动器。....
发表于 2019-11-01 16:32 432次阅读
安森美半导体NCL30160和NCL30161驱...

led驱动器工作原理及应用

不同类型的视频信源提供的视频输入信号经过处理后被送入LED显示屏。整个显示屏通常由若干个正方形或矩形....
发表于 2019-11-01 11:48 2807次阅读
led驱动器工作原理及应用

基于ROHM的车载背光灯用LED驱动器操你啦影院设计

LED光源已在众多汽车应用中迅速普及。ROHM凭借高效的LED光源驱动操你啦日日操,打造了用于尾灯、背光灯以....
发表于 2019-10-29 16:53 420次阅读
基于ROHM的车载背光灯用LED驱动器操你啦影院设计

AD5546是一款精密16位,乘法,低功耗,电流输出,并行输入数模转换器

AD5546是一款精密16位,乘法,低功耗,电流输出,并行输入数模转换器。它采用2.7 V至5.5 V单电源供电,具...
发表于 2019-10-29 08:40 352次阅读
AD5546是一款精密16位,乘法,低功耗,电流输出,并行输入数模转换器

安森美半导体的LED通用照明设计方案

根据应用要求(尺寸、能效、功率因数、功率、驱动电流)不同,以交流主电源驱动LED有多种拓扑。安森美半....
发表于 2019-10-25 16:31 367次阅读
安森美半导体的LED通用照明设计方案

高性能16位数模转换器AD9164怎么样?

AD9164是一款高性能16位数模转换器(DAC)和直接数字频率合成器(DDS),支持高达6 GSPS的更新速率。DAC内...
发表于 2019-10-23 06:50 129次阅读
高性能16位数模转换器AD9164怎么样?

汽车照明的各种LED驱动器方案介绍

LED在汽车中的应用领域非常广泛,但可以简单归纳为内部照明及外部照明(参见图1)。外部照明有如前照灯....
发表于 2019-10-15 15:44 539次阅读
汽车照明的各种LED驱动器方案介绍

基于LinkSwitch-PH可控硅调光驱动器的...

LinkSwitch-PH IC可以设计出具有成本效益且元件数量极少的LED驱动器,不仅能满足功率因....
发表于 2019-10-14 15:35 206次阅读
基于LinkSwitch-PH可控硅调光驱动器的...

英飞凌推出面向LED驱动器的高效NFC编程方法,...

NLM0011和 NLM0010是NFC无线配置IC,具有可配置PWM输出,主要用于LED应用。它们....
发表于 2019-10-14 14:36 516次阅读
英飞凌推出面向LED驱动器的高效NFC编程方法,...

基于一种高亮度闪光灯的LED驱动器设计

高分辨率相机在最低光照环境下,要求有高亮度的闪光来完成照相。客户要求提供一种闪光灯解决方案作为手机的....
发表于 2019-10-11 15:48 235次阅读
基于一种高亮度闪光灯的LED驱动器设计

平板电脑背光LED驱动器操你啦影院的设计

亮度调节类型极大地影响后面四个要求。使用脉宽调制(PWM)亮度调节时,LED电流在调节过程中以其最大....
发表于 2019-10-10 15:34 411次阅读
平板电脑背光LED驱动器操你啦影院的设计

可编程LED驱动器的简化原理及设计方法

数模转换器(DAC)(在本例中为ADI公司的AD5686)的三个输出电压中的每一个都控制一个电压-电....
发表于 2019-10-08 09:37 254次阅读
可编程LED驱动器的简化原理及设计方法

新一代PowiGaN操你啦日日操在LED照明中的应用解析

PI CEO Balu Balakrishnan在季报电话会议上所说:“基于GaN的InnoSwit....
发表于 2019-10-08 09:04 360次阅读
新一代PowiGaN操你啦日日操在LED照明中的应用解析

全彩视频显示屏的LED驱动器解决方案

全彩LED视频显示屏是能够以数百万种颜色显示影像和动画的显示屏。LED显示屏应用场景包括体育场、建筑....
发表于 2019-09-29 16:05 503次阅读
全彩视频显示屏的LED驱动器解决方案

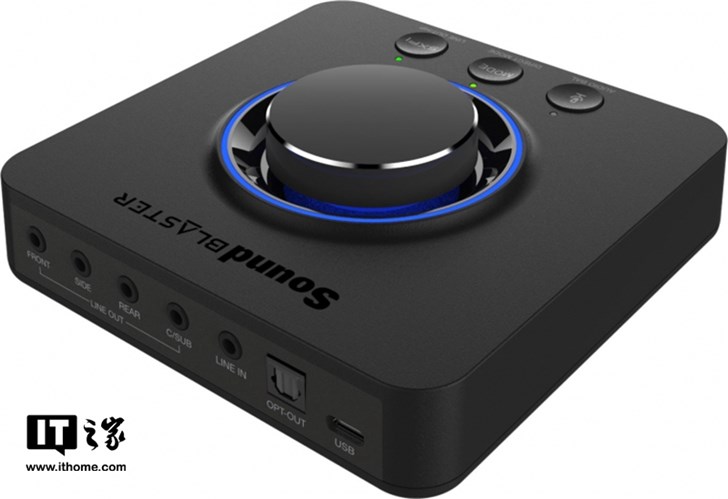

创新科技推出全新外置声卡产品,具有多声道音频播放...
